Συστήματα ραγών και σιδηρικά

Συναρμολογήστε γρήγορα και εύκολα τα επιμέρους εξαρτήματα υψηλής ποιότητας

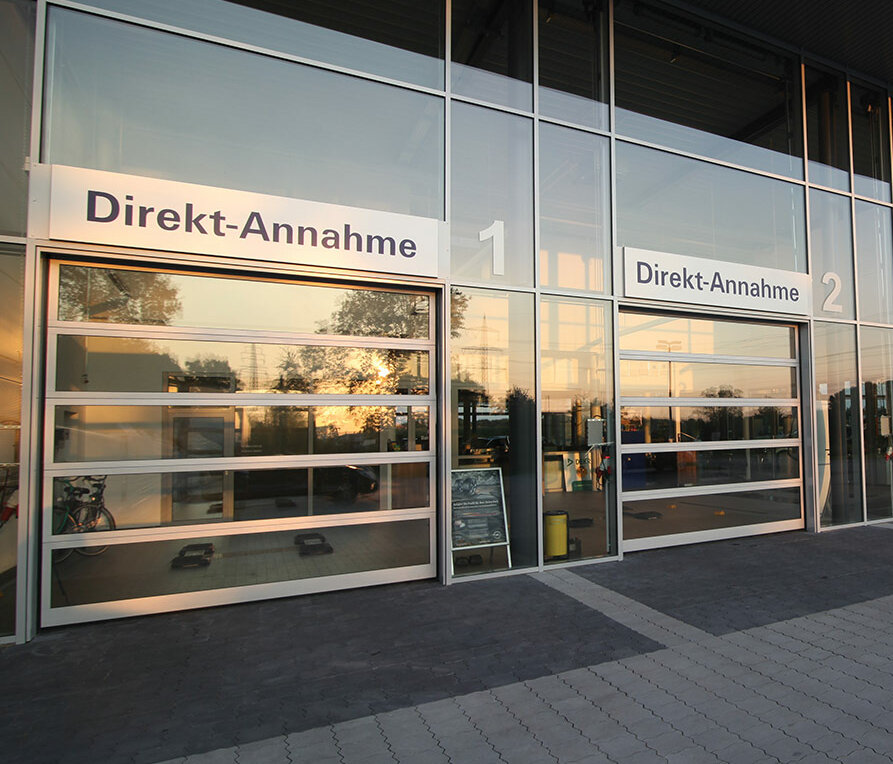

Τα συστήματα ραγών Novoferm αποτελούνται από επιμέρους εξαρτήματα τα οποία, όσο αυτό είναι δυνατό, συναρμολογούνται για εσάς εκ των προτέρων. Τα συστήματα ραγών ενδείκνυνται για τις πόρτες Thermo, τις πόρτες Novolux καθώς και τις πόρτες Novolux XL.

Η πιστοποιημένη ποιότητα και αντοχή αποτελούν πάντα το κεντρικό σημείο όπου εστιάζουμε την προσοχή μας κατά τον σχεδιασμό και την εγκατάσταση των συστημάτων ραγών και συγκροτημάτων ελατηρίων.

Ελατηριωτός αποσβεστήρας
Ο υψηλής ανοχής τοποθετούμενος ελατηριωτός αποσβεστήρας διασφαλίζει ότι η πόρτα δέχεται μια πρώτη εναρκτήρια ώθηση οριζοντίως ώστε να αρχίσει η διαδικασία κλεισίματος. Το μήκος του αποσβεστήρα εξαρτάται από τη διαμόρφωση της πόρτας.

Σιδηρικά δαπέδου
Τα σιδηρικά δαπέδου διασφαλίζουν την ορθή σύνδεση των ραγών με το δάπεδο. Ο σύνδεσμος εξασφαλίζει, σε συνδυασμό με τα προφίλ αποστάτη, το σωστό διάκενο μεταξύ των οδηγών.

Βίδες τύπου Μ8
Για τα συνήθη βιδώματα μεταξύ των μεταλλικών μερών και των προφίλ ραγών χρησιμοποιούνται πάντοτε βίδες Μ8. Σε συνδυασμό με τα προσεκτικά προσυναρμολογημένα επιμέρους εξαρτήματα, αυτό έχει σαν αποτέλεσμα να απαιτείται μικρό χρονικό διάστημα για την εγκατάσταση.

Φέρον συρματόσχοινο
Καθώς αποτελούνται από διάφορα επιμέρους εξαρτήματα, με τα συστήματα ραγών και τα σιδηρικά μας διασφαλίζεται πάντοτε η σωστή θέση του φέροντος συρματόσχοινου σε σχέση με τις κατακόρυφες ράγες. Έτσι εξασφαλίζεται ένα υψηλότατο επίπεδο ασφάλειας και αξιοπιστίας.

Οδηγοί ασφαλείας
Οι οδηγοί ασφαλείας διασφαλίζουν ότι τα ράουλα δεν μπορούν να εξέλθουν από τις ράγες. Για μεγαλύτερη ασφάλεια, το φέρον συρματόσχοινο παραμένει καλυμμένο και μη εκτεθειμένο στις ράγες.

Λεπτομέρειες συστημάτων ραγών

Άνω στεγανοποίηση
Το άνω πάνελ της πόρτας Novolux 40 ολοκληρώνεται με προφίλ στεγανοποίησης από ελαστικό, τα οποία διασφαλίζουν πρόσθετη μόνωση και τη βέλτιστη στεγανοποίηση για το πρέκι. Για αυτόν τον λόγο δεν προκαλούνται σχισμές και αυλακώσεις, οπότε δεν μπορεί να υπάρξει απώλεια ενέργειας.

Το άνω πάνελ της πόρτας Novolux 60 ολοκληρώνεται με τα διπλά προφίλ στεγανοποίησης από ελαστικό EPDM, τα οποία διασφαλίζουν πρόσθετη μόνωση και τη βέλτιστη στεγανοποίηση για το πρέκι. Για αυτόν τον λόγο δεν προκαλούνται σχισμές και αυλακώσεις, οπότε δεν υπάρχει απώλεια ενέργειας.

Σταθερός πλευρικός μεντεσές
Για πόρτες με καθαρό πλάτος έως και 5 μέτρα, η Novoferm χρησιμοποιεί απλούς πλευρικούς μεντεσέδες. Αυτή η υψηλών αντοχών κατασκευή διασφαλίζει την ομοιόμορφη λειτουργία της πόρτας και την καλή στεγανοποίηση της.

Διπλός πλευρικός μεντεσές
Για πόρτες με καθαρό πλάτος από 5 μέτρα και άνω, η Novoferm χρησιμοποιεί διπλούς πλευρικούς μεντεσέδες. Έτσι διασφαλίζεται ότι ακόμη και οι βαριές πόρτες λειτουργούν ομοιόμορφα.

Στεγανοποίηση δαπέδου
για το καλύτερο τελείωμα και στεγανοποίηση της πόρτας στο δάπεδο, η Novoferm χρησιμοποιεί ένα ελαστικό προφίλ στεγανοποίησης. Σε συνδυασμό με ένα γωνιακό προφίλ, το οποίο εισαγάγεται από τον πάροχο υπηρεσιών στο μπετόν, διασφαλίζεται ότι πρακτικά δεν είναι δυνατή η εισχώρηση νερού.

Για το καλύτερο τελείωμα και στεγανοποίηση της πόρτας στο δάπεδο, η Novoferm χρησιμοποιεί ένα διπλό ελαστικό προφίλ στεγανοποίησης. Σε συνδυασμό με ένα γωνιακό προφίλ, το οποίο εισαγάγεται από τον πάροχο υπηρεσιών στο μπετόν με σκοπό τη φραγή υδάτων, διασφαλίζεται ότι πρακτικά δεν είναι δυνατή η εισχώρηση νερού.

Βαριά γωνιακή κάσα
Αυτή η κάσα χρησιμοποιείται για πόρτες με σκούρο χρώμα. Εξαιτίας της ηλιακής ακτινοβολίας, η πόρτα διαστέλλεται και μπορεί να αρχίσει να χτυπά στο μέσον πάνω στο πρέκι. Η χαλύβδινη γωνιακή κάσα αποτρέπει αυτή την πιθανότητα.

Στάνταρ γωνιακή κάσα

Βαριά γωνιακή κάσα

Στάνταρ γωνιακή κάσα
H ευθυγράμμιση του φύλλου της γκαραζόπορτας με τους κάθετους οδηγούς χάρη σε μια γωνιακή κάσα στάνταρ μεγέθους διασφαλίζει σταθερή και καλή στεγανοποίηση μεταξύ της γκαραζόπορτας και του κτιρίου.

Γενική παρουσίαση συστημάτων ραγών

Τα συστήματα ραγών της Novoferm καθιστούν δυνατή την τοποθέτηση της πόρτας σε ένα κτίριο. Φυσικά, η τοποθέτηση και οι αρχιτεκτονικές δυνατότητες εξαρτώνται πάντοτε από τις προδιαγραφές του χώρου. Για αυτόν ακριβώς τον λόγο η Novoferm θέτει στη διάθεσή σας διάφορους τύπους ραγών, οι οποίοι μπορούν να προσαρμοστούν ανάλογα με τις ανάγκες σας για κάθε περίπτωση που θα μπορούσε να σκεφτεί κανείς.

T 240 (B24)
Σύστημα ραγών για χαμηλό πρέκι, εσωτερικά συρματόσχοινα + χαλύβδινο προφίλ φορέα
A = 240 mm,
B= καθαρό ύψος + 1.000 mm
Πλάτος μέγ. 6500 mm

T 340 (B34)
Σύστημα ραγών με κανονικούς οδηγούς, πίσω συγκρότημα ελατηρίων + χαλύβδινο προφίλ φορέα
A = 340 mm,
B= καθαρό ύψος + 750 mm
Πλάτος μέγ. 6500 mm

T 450 (B45)
Σύστημα ραγών με κανονικούς οδηγούς (στάνταρ)
A = 430-510 mm,
B= καθαρό ύψος + 650 mm

T 400 (B350)
Σύστημα ραγών με ανύψωση
A= ύψωση + 400 mm,
B= καθαρό ύψος – ύψωση + 600 mm

T 400 hF (B350)
Σύστημα ραγών με ανύψωση, με κάτω άξονα ελατηρίου + χαλύβδινο προφίλ φορέα
A= ύψωση + 200 mm,
B= καθαρό ύψος – ύψωση + 600 mm
Πλάτος μέγ. 4500 mm
Hi-lift ελάχ. 1450 mm

T 500 DS (B350 dock)
Σύστημα ραγών με κατακόρυφους οδηγούς, με κάτω άξονα ελατηρίου
Α = καθαρό ύψος + 400 mm
Πλάτος μέγ. 3200 mm Ύψος μέγ. 3200 mm
Hi-lift ελάχ. 1700 mm

T 500 (B550)
Σύστημα ραγών με κατακόρυφους οδηγούς
Α = καθαρό ύψος + 560 mm

T 500 hF (B550)
Σύστημα ραγών με κατακόρυφους οδηγούς, με εσωτερικό κάτω άξονα ελατηρίου + χαλύβδινο προφίλ φορέα
Α= καθαρό ύψος + 400 mm
Πλάτος μέγ. 4500 mm
